トラブルシューティング

再び白煙、異音が出る

まず、ターボは効いていますか? 効いているが、白煙が出る場合はこちらを参照ください。
ターボも効いていないようでしたら、再トラブルの可能性があります。

A:ターボのシャフトがガタガタになって壊れている
trouble_img1破損したタービンシャフト

ターボへのオイル供給の不足が考えられます。 エンジン内部の汚れ、スラッジがターボのオイルラインへながれ、(※1)ユニオンボルト(スズキ)内のストレーナの詰まりを起こすことがあります。
ターボのベアリングはオイルの油膜によりフローティングしているため、オイル供給不足の場合ベアリングが磨耗しガタを発生させます。
ガタが増えるとシール部分もダメージを受けるためオイル漏れが発生し白煙が出ます。完全にオイルラインが詰まった場合は白煙もでません。 エンジン内部の汚れを解決しない限り、トラブルは解消されませんのでご注意ください。

trouble_img2スラッジの溜まっていない正常なユニオンボルト
trouble_img3(※1)オイルスラッジが溜まったユニオンボルト
B:吸気側から覗くと羽根が削れている

元々、車両に付いていたターボのナットが吸気管内に残っており、それを吸い込んだ可能性があります。
エアクリーナーからターボまでの配管内にナットなどの異物がありませんか?

trouble_img4コンプレッサー内に金属片が混入する事により、
ブレードを傷つけてしまいます。
trouble_img5多くの場合、ボルトやナットなどの
金属物が原因でブレードを傷つけます。

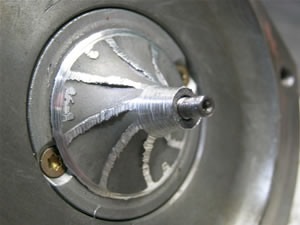

trouble_img6最終的にはブレードがこういった状態になります。
破断したブレードの金属片がエンジン内に入ってしまうとエンジンを壊す事になってしまいます。
インタークーラーを含む配管内の異物にご注意下さい。

C:吸気側のナットが外れて壊れている

「ナットが外れて、ターボが壊れた」特に軽自動車用のターボには多い症例です。 タービンシャフトのガタが多く、羽根とケース壁面との接触が見られる場合、まずベアリングにダメージを受けて(症例A参照)、二次的にナットが緩んだと考えられます。 多くの場合、ナットは左ネジ仕様となっており、ターボが正常に機能している状態であれば緩むことはありません。 この外れたナットを吸込むと症例Bの状態になりますので、ご注意ください。

ターボは効いているが、白煙が止まらない

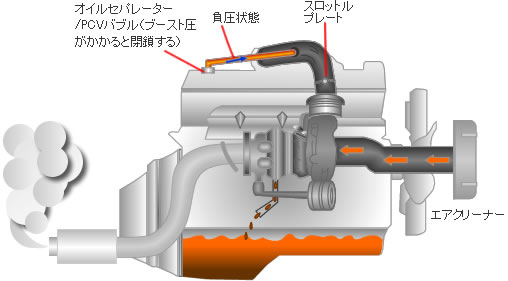

エンジンクランク室内のブローバイガスにより、ターボからのオイル戻りが悪くなっているために、逃げ道の無くなったオイルがシールから漏れだすことがあります。

ターボのシールは構造上、ピストンリングを使用しているため、ターボ内のオイルがうまく抜けないと、シールは正常でもオイル漏れを発生します。

エンジン内のブローバイ圧力がうまく抜けているかどうかの確認が必要です。ブローバイ通路が汚れて抜けが悪くなり、タペットカバー裏やブローバイホースで詰まりを起こすことがあるので、ご確認ください。
この症状の場合、ターボ交換では対策ができませんので、ご注意ください。

trouble_img7
